杠桿表

●高質量 / 高精度 / 高可靠性的比較測量工具

513系列 — 杠桿表(杠桿型)

TI

通用型

三豐Mitutoyo杠桿表通用型-產品性能

●可簡單、準確的對普通指針式指示表難以測量的狹窄位置和深層位置進行測量。

●三豐公司開發的全新結構抑制測針安裝部晃動，防止測針的靈敏度和跟蹤性惡化。

●指針和硬質合金測針具有弱磁性，在磁性環境中不易受到影響。而且，還提供帶紅寶石測針的機型，紅寶石測針的尖&端為球型紅寶石，比硬質合金測針具有更高的抗磨損性，采用絕緣材料可以放心的用于放電加工設備。

●刻度盤使用世界&&通用字體，改善了刻度板顏色、指針和刻度線粗細， 提高可視性，易于讀數?？潭缺P上帶有顯示測針長度的圖標。

●表蒙為不易反光的平面型，并進行了抑制劃傷、污垢、反射的涂層處理。

●表圈與表蒙一體化結構，防止切削液和油脂從刻度板前面和縫隙間滲入(非防水規格)。

●主體上的3個燕尾榫上可以安裝帶有燕尾槽的?6軸套(標配)?？梢愿鶕?jù)不同情況調整安裝位置，便于使用。

●根據使用用途有水平型、垂直型、傾斜型、平行型、通用型5種型號可選。

●符合JIS B7533:2015規格標準。為了確保精度，水平型、傾斜型、垂直型按照指針面向上的位置，平行型按照指針面垂直位置進行檢驗。

三豐Mitutoyo杠桿表通用型-各部位的名稱

杠桿表是利用杠桿-齒輪或杠桿-螺旋等傳動機構，將測桿的擺動轉換為指針的角位移或數字顯示的計量器具，主要用于形狀和位置誤差及尺寸的測量。

通用型杠桿表的測針可在任意方向自由運動，無需移動杠桿表就可對測針角度和測量方向進行360?調節，使用非常靈活。

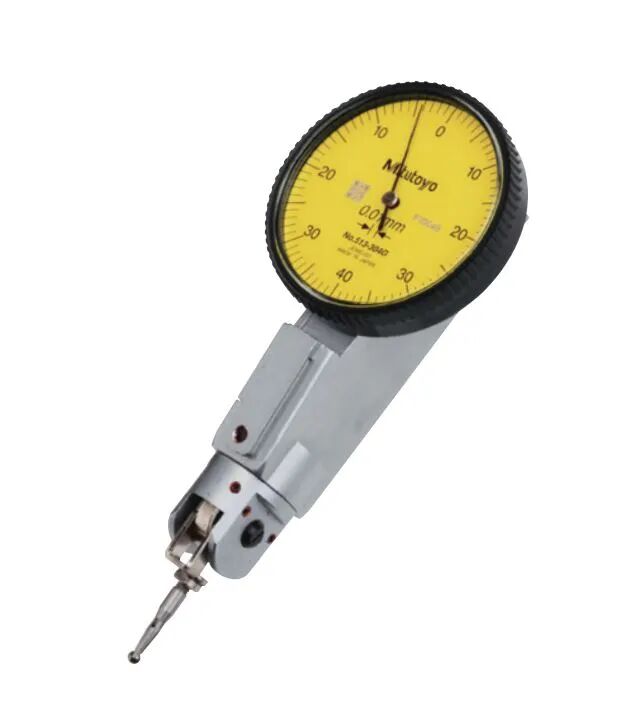

通用型杠桿表
